Offizielles Service-Dokument
R-290 Konform
System-
Konfiguration
Daikin & Zanotti Gewerbekälte-Lösungen
Dokument-ID: GPT-2025-V5.5
Freigabe: Technikabteilung
System-Zugang Zanotti
183
DIXELL XW450K
System-Zugang Daikin
22
DAIKIN EXPERTEN-MODUS
1. System-Check & Vorbereitung
Zwingende Kontrollpunkte vor Parameter-Anpassung:
Lamellen-Integrität
Verdampfer auf Frostbildung prüfen. Blockaden reduzieren die Kühlleistung um bis zu 40%.
Tauwasser-Ablauf
Ablaufwege reinigen. Ein Mindestgefälle von 2% ist für die korrekte Funktion unerlässlich.
Zellen-Dichtigkeit
Türdichtungen auf Risse prüfen. Falschluft-Eintritt führt zu übermäßiger Kondenswasserbildung.
Aggregat-Nivellierung
Gerät muss zwingend exakt waagerecht installiert sein, um Wasserrückstau zu vermeiden.
2. GPT Abtau-Optimierung
Abtau-Zyklus (IdF)
3h
Neu
Werkseinstellung: 4h
Fühler-Kalibrierung (OF2)
−6°C
Anpassung
Ziel-Endtemperatur: +8°C
Technische Erläuterung: Die Anpassung des Wertes OF2 im Fühlermenü (PRb) verfälscht den Messwert künstlich nach unten. Dadurch heizt das System länger ab und erreicht eine reale Abtau-Endtemperatur von +8°C. Dies verhindert eine gefährliche Restvereisung des Verdampfers in Umgebungen mit hoher Luftfeuchtigkeit.
3. Vollständige Parameter-Referenz
Regelung & Thermostat (Gruppe: rEG)
| PARAMETER | BESCHREIBUNG | WERKSEINSTELLUNG |
|---|---|---|
| SEt | Ziel-Sollwert (Betriebstemperatur) | 0.0°C |
| HY | Einschalt-Differenz (Hysterese) | 2.0°C |
| AC1 | Einschaltverzögerung 2. Verdichter (in Min.) | 10 |
| CCS | Sollwert für den Dauerbetrieb (Schnellkühlung) | -3.0°C |
| rES | Anzeige-Auflösung (dE = Dezimal, in = Ganzzahl) | dE |
Abtau-Steuerung (Gruppe: dEF)
| PARAMETER | BESCHREIBUNG | WERKSEINSTELLUNG |
|---|---|---|
| idF | Zeitintervall zwischen den automatischen Abtauungen | 4 Std |
| MdF | Maximale erlaubte Dauer einer Abtauphase | 30 Min |
| dPo | Zwangsabtauung unmittelbar nach Netzeinschaltung | No |
Lüfter & Sensoren (Gruppen: FAn / Prb)
| PARAMETER | BESCHREIBUNG | WERKSEINSTELLUNG |
|---|---|---|
| FnC | Lüftermodus (C-n = Koppelung an Verdichter) | C-n |
| FSt | Temperaturgrenze für Lüfter-Stopp | 2.0°C |
| Ot | Kalibrierung Raumtemperatur-Fühler (Pb1) | 0.0°C |
| OF2 | Kalibrierung Abtau-Fühler am Register (dP2) | 0.0°C |
4. Aggregate-Identifikation

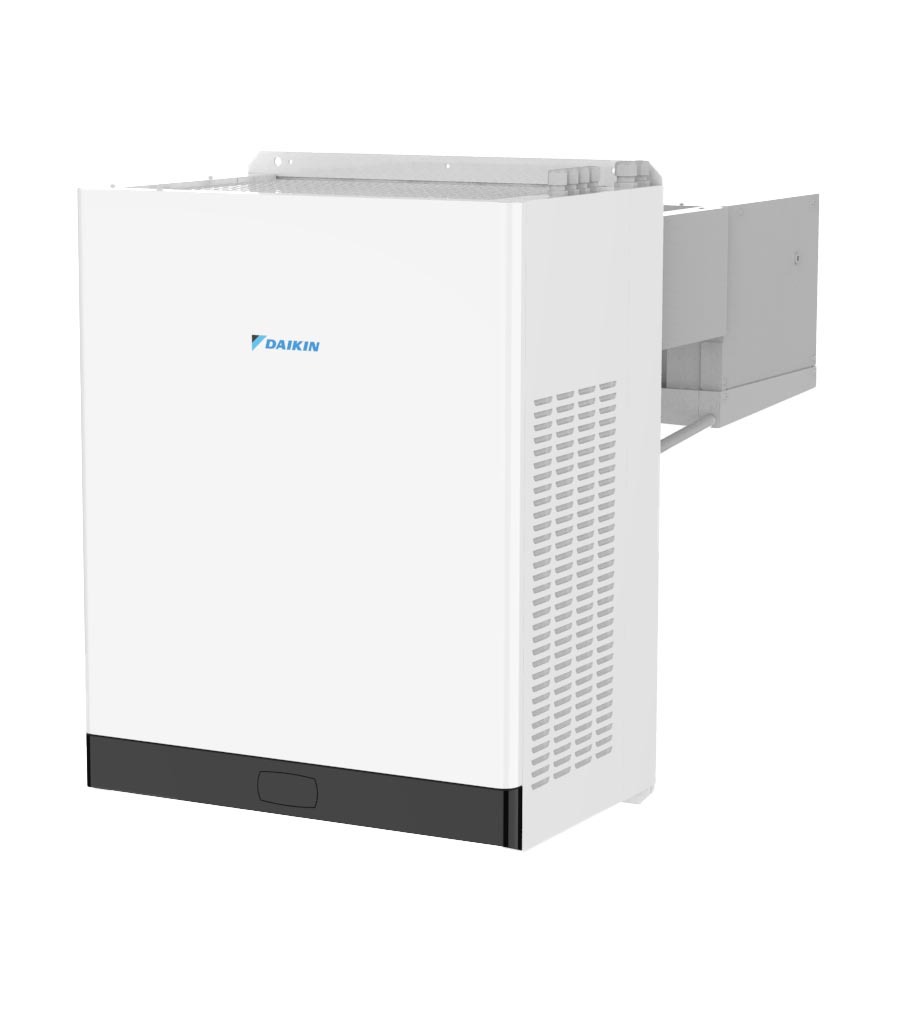

Daikin Serie
LMSEY
Steuereinheit / Front

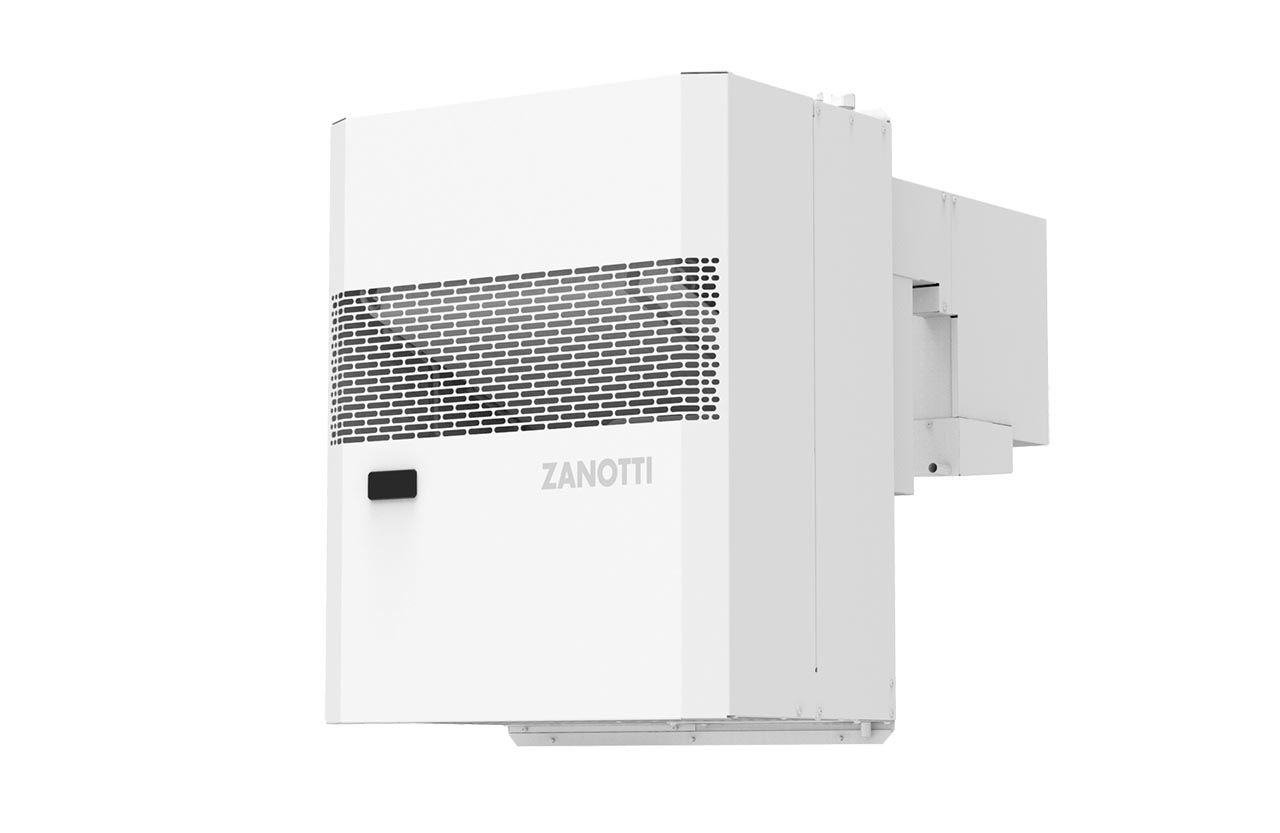

Zanotti Serie
PS / PC
Wand-Monoblock (PS)
